産品描述
設備簡介：

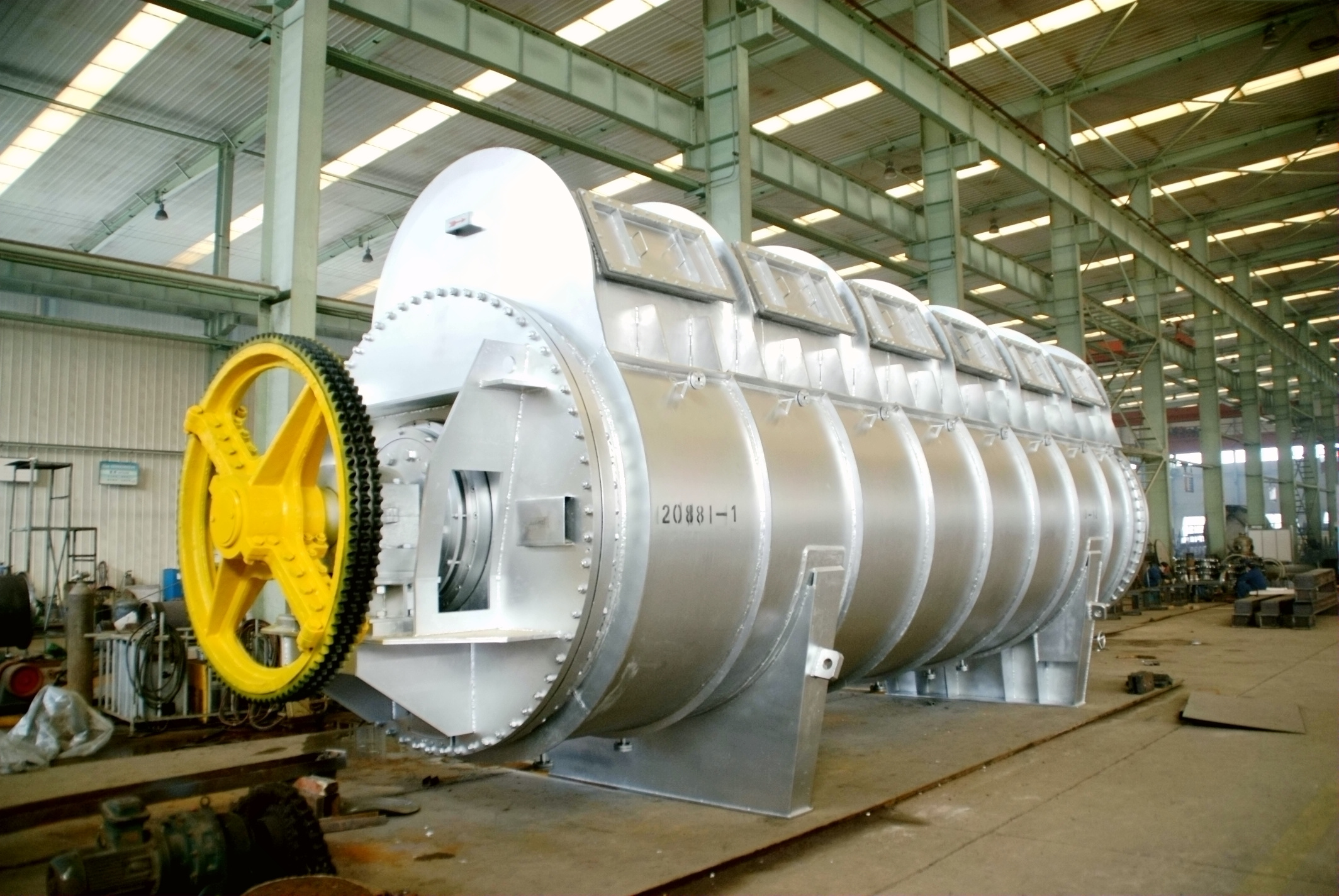

卧式圓盤幹燥機是我公司爲高含濕物料烘幹開發的一種高效率連續式真空烘幹設備。
濕物料由進料口送入幹燥機後在外殼和空心軸、加熱圓盤之間逐漸向前推進，蒸汽通過夾套、空心軸和軸上焊接的空心圓盤傳輸熱量，物料被間接加熱幹化，産生的水蒸汽聚集在幹燥機的穹頂，由真空泵抽出幹燥機。
卧式圓盤幹燥機主要由定子（即外筒體），轉子（帶有加熱圓盤的軸管），動力系統和蒸汽加熱系統組成。
（1）定子：帶外夾套的卧式圓柱形筒體，上部爲半圓形拱頂。夾套内通入飽和蒸汽，夾套底部有冷凝水出口，拱頂頂部有一個混合汽出口，用于排出已蒸發的混合汽體，拱頂内部設置有清料裝置，用于加熱圓盤的自清。
（2）轉子：由一根空心軸管和多組焊接在軸管上的加熱圓盤組成。軸管通入飽和蒸汽并将蒸汽分配到各個加熱圓盤内，冷凝水及不凝氣通過旋轉接頭從軸端排出。每個加熱圓盤的外緣設置有平刮闆和斜刮闆，平刮闆用于翻料，使物料與加熱圓盤接觸更加充分，斜刮闆用于推料，使物料沿筒體向出料口方向緩慢移動。物料的幹燥是通過飽和蒸汽将軸管和圓盤加熱，并使之與物料充分接觸進行熱交換進而使物料中的濕介質揮發出來，再經混合汽出口排出。轉子在動力系統的帶動下旋轉，并可根據需要适當調整轉速。
（3）蒸汽加熱系統：由旋轉接頭，金屬軟管，疏水器，截止閥，球閥，汽水分離器等組成，該系統保證軸管及圓盤始終充滿飽和蒸汽，并保證冷凝水順利排出。
設備特點：
（1）間接式幹燥，氧氣濃度低，廢氣少。在真空低溫環境下完成整個幹燥過程，适用于熱敏性物料。
（2）通過外殼夾套與内加熱圓盤同時加熱，單台設備加熱面積大、熱效率高，設備占地面積小。
（4）設計合理先進，安裝調試方便，能适應各種條件下安裝。
（3）設有攪拌裝置，使物料在筒體内形成連續均勻狀态，進一步提高了物料受熱均勻度、提高傳熱傳質效果。
（5）降低工人勞動強度，改善工作環境。
設備型号：
應用範圍：
市政污泥、工業污泥、植物蛋白粉、動物蛋白粉、羽毛烘幹、魚粉烘幹
暫無數據
